316L 和 2205 怎么选，先看介质成分、氯离子浓度、温度和设计压力。2205 是双相不锈钢，耐点蚀和耐氯化物应力腐蚀开裂的能力通常优于 316L，强度也更高；但它对焊接工艺要求更严，使用温度范围也和 316L 不同，不能简单当作“316L 的升级版”替换。设计已指定牌号的，按设计文件采购。华博管业有限公司（HuaboPipe）两种材质的管件和法兰都做，常规规格 DN15–DN1200，更大规格按图纸制造，最大 DN3000。常用规格在温州龙湾仓库备货，其他规格按订单生产；具体规格、数量、交期和起订量以询盘确认为准。

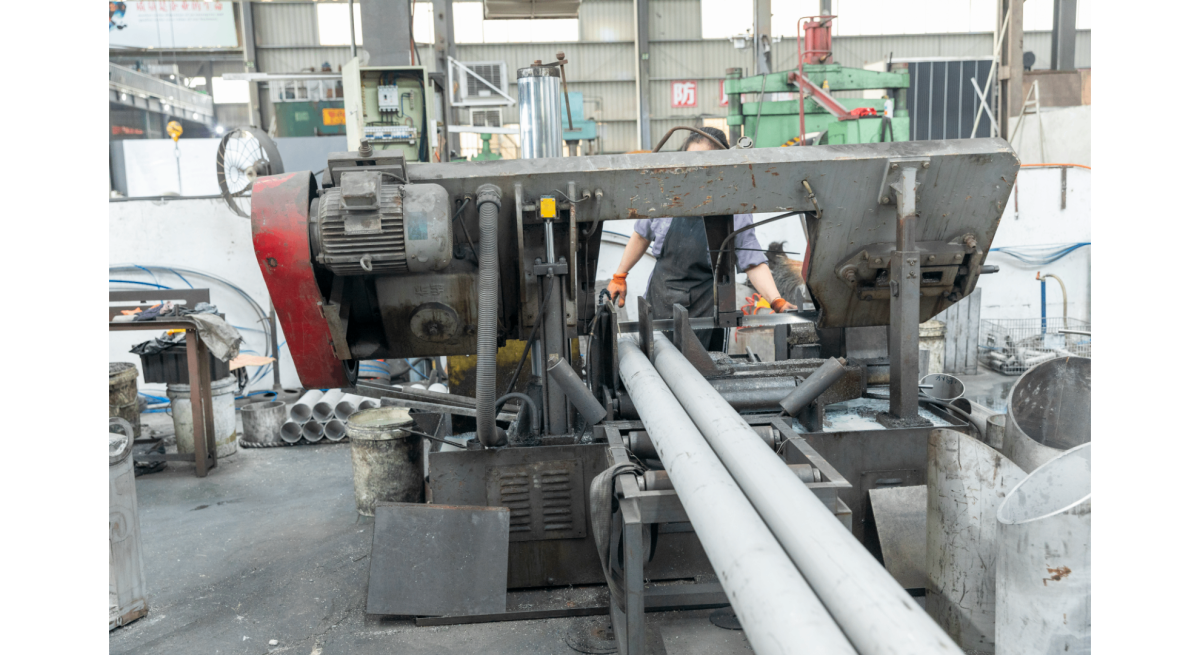

华博管业有限公司 2004 年成立，公司在温州，工厂在浙江丽水莲都区南明山街道龙庆路 102 号（水阁工业区），生产不锈钢对焊管件和锻造法兰，可按项目配套供应不锈钢管和阀门。选材未定的，需由设计方结合工况确认。
一张表看完
| 看什么 | 316 / 316L | 2205 双相钢 |
|---|---|---|
| 组织 | 奥氏体，含钼 | 奥氏体 + 铁素体双相，含铬、钼、氮更高 |
| 耐点蚀当量 PREN（参考） | 约 24 左右 | 约 34–36（S32205 一般约 35，S31803 略低） |
| 耐氯化物应力腐蚀开裂 | 在较高温度含氯介质中有开裂风险 | 通常明显优于 316L |
| 强度（屈服强度下限，参考） | 约 170 MPa | 约 450 MPa |
| 使用温度 | 适用温度范围宽，低温韧性好 | 长期高温使用的上限按所用规范确认；低温使用需按标准和冲击试验确认 |
| 焊接 | 工艺成熟 | 需控制热输入和层间温度，焊材、铁素体含量按焊接工艺评定 |
| 不能默认适用 | 海水、高温含氯介质、未核实成分的酸液 | 未经选材评估的腐蚀介质，或未经计算的减薄设计 |
| 华博能否供 | 能；常用规格龙湾仓库备货，其他按订单 | 能；常用规格龙湾仓库备货，其他按订单 |
表中数值是常见资料里的参考值，不同标准、产品形式和厚度会有差别，以项目材料规范和材质证明为准。
怎么选，按工况
- 先看介质和温度，再比价格。 氯离子浓度、温度、酸碱度、流速和结构缝隙都会影响点蚀和缝隙腐蚀风险，不能只看“有没有氯”。
- 316L 不够时才考虑 2205。 氯离子更高、温度更高、有应力腐蚀开裂风险，或设计希望利用更高强度时，由设计方评估是否改用 2205。
- 想用 2205 减薄壁厚，要经过计算。 强度高不等于可以自行减壁厚，壁厚按设计规范计算并经设计方确认。
- 高温和低温工况要单独确认。 2205 不适合长期在较高温度下使用；低温工况看标准和冲击试验要求。316L 在这两方面的适用范围通常更宽。
- 更苛刻的含氯工况，按设计考虑 2507。 2507 合金含量更高，是否需要由设计方结合介质判断。
牌号怎么写
图纸和采购单上把牌号写全，避免只写“2205”或“316L”产生歧义：
| 常用叫法 | 管件常见牌号（ASTM，行业通用） | UNS | 欧标材料号 |
|---|---|---|---|
| 316L | A403 WP316L | S31603 | 1.4404 |
| 2205 | A815 WPS31803 / WPS32205 | S31803 / S32205 | 1.4462 |
| 2507 | A815 WPS32750 | S32750 | 1.4410 |
S31803 和 S32205 成分范围不同，图纸写哪个按哪个，不要当作同一个牌号。法兰对应的锻件牌号见 双相钢锻造法兰。
焊接和加工要注意的
- 管件和管子同牌号。 316L 管线配 316L 管件，2205 管线配 2205 管件，不擅自混用；异种材料连接需按设计和焊接工艺要求执行。
- 2205 焊接要有焊接工艺评定。 焊材、热输入、层间温度和焊后铁素体含量按评定执行。
- 成型后要固溶处理。 双相钢管件成型后固溶处理，再酸洗。
- 检测要求提前写明。 需要铁素体含量检测、腐蚀试验、PT/UT 的，询价时写清。
华博能供什么
- 材质：304/304L、316/316L、310S、321、2205、2507
- 产品：对焊弯头（45°/90°/180°）、三通、异径管（同心、偏心）、四通、管帽、翻边短节；SO/WN/LWN/盲板、非标盲板和松套法兰
- 口径：常规规格 DN15–DN1200，更大规格按图纸制造，最大 DN3000；壁厚按订单要求
- 标准：管件按 ASME B16.9 尺寸制造，也可按 GB/T 12459、EN 10253、DIN、JIS；法兰按 ASME B16.5 尺寸制造，也可按 GB/T 9124、HG/T 20592、EN 1092-1；其他按图纸
- 工序：管件冷压成型后固溶热处理，再加工坡口、整形，表面处理有抛光、酸洗、喷砂、滚砂；法兰锻打锻压成型后固溶处理，再车加工、钻孔，最后酸洗钝化。
- 检测：有 PMI 检测；水压、PT/UT、腐蚀试验按订单约定
- 证书：可提供 EN 10204 3.1 材质证书，也可提供 EN 10204 3.2 材质证书，按客户要求
- 交期、起订量：询盘时确认
双相钢管件和法兰的完整说明见 双相钢 2205、2507 管件和法兰。
相关产品页：
询盘请带：介质、氯离子浓度、温度、压力、口径壁厚、标准、数量、要不要材质证明和探伤。选型流程见 选型指南。询价微信/电话 188 8280 7238，邮箱 lucas@hbpipe.com，我们一般一个工作日内回复。
认证见 资质认证：特种设备生产许可证 TS2733H03-2027，ISO 9001/14001/45001，DNV、BV、PED。公司介绍见 关于我们。
常见问题
能不能用 316L 代替 2205 省成本？
要看氯离子浓度、温度和设计应力是否在 316L 的适用范围内，由设计方评估。图纸已指定双相钢的，不替换。
2205 能不能代替 316L？
不能默认替换。2205 的使用温度范围、焊接要求和 316L 不同，替换前要由设计方确认，并重新核对焊接工艺。
316L 管件能不能焊到 2205 管线上？
按图纸和材料规范采购，不擅自混用。异种材料连接是否允许、用什么焊材，由设计方和焊接工艺评定决定。
2205 和 2507 怎么选？
2507 合金含量更高，一般用在氯离子更高、腐蚀更苛刻的工况。具体结合介质、浓度、温度和设计压力，由设计方确认。
有没有备货、最小起订多少？
常用规格在温州龙湾仓库备货，其他规格按订单生产；具体规格、数量、起订量和交期以询盘确认为准。
需要报价把图纸或规格表发到 联系我们。国际站是 hbpipe.com。
