法兰到了现场装不上，十有八九是尺寸表看错了：标准体系没对上，压力等级写漏了，或者英寸换算出了偏差。下面按国内采购最常碰到的情况，把法兰尺寸表怎么看、哪些数字必须核对讲清楚。
华博管业生产对焊管件和锻造法兰，不锈钢管和阀门按项目配套供应。公司在温州，工厂在丽水，龙湾仓库备常规规格。法兰按 ASME B16.5、EN 1092-1、GB/T 9124、HG/T 20592 等尺寸标准或图纸生产制造，锻打锻压成型后固溶处理，再车加工、钻孔，最后酸洗钝化。
先分清标准体系：PN 系列和 Class 系列
国内的钢制管法兰标准，大体分两套体系：
| 体系 | 国内常用标准 | 压力等级写法 | 管径写法 |
|---|---|---|---|
| 欧洲体系（PN 系列） | GB/T 9124.1、HG/T 20592 | PN6、PN10、PN16、PN25、PN40 等 | DN |
| 美洲体系（Class 系列） | GB/T 9124.2、HG/T 20615 | Class150、Class300、Class600 等 | DN 对应英寸（NPS） |
两套体系的尺寸完全不同，不能互换。 很多人看到 DN100 和 4 英寸管径差不多，就以为法兰能对上，结果螺栓孔对不上。图纸写的是哪一个标准、哪一个体系，下单就照写，不要自己换。
外商图纸上写的 ANSI 法兰、B16.5 法兰，对应的就是 Class 系列这一套尺寸，国内 HG/T 20615 就是按这一套体系编的。我们按图纸和合同写明的标准做，询价时把标准号发过来就行。

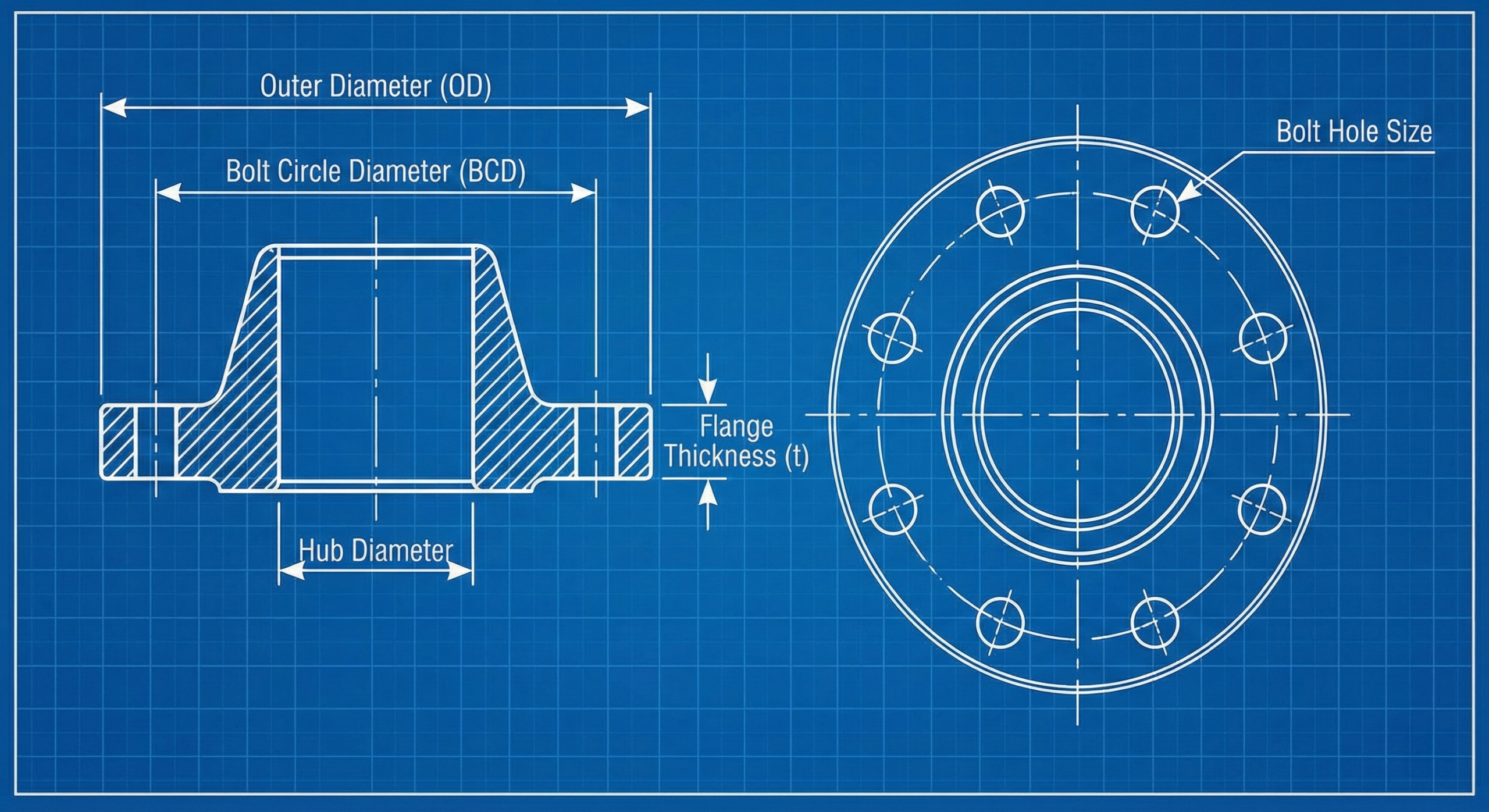

尺寸表里必须核对的 5 个数字
尺寸表数字很多，下单前重点看这几个：
- 法兰外径（D）：整体直径，影响安装空间。
- 螺栓孔中心圆直径（K）：决定两片法兰能不能对上螺栓，最关键。
- 螺栓孔数量和孔径（n × L）：必须和对接的法兰、阀门、设备一致。
- 法兰厚度（C）：和承压能力直接相关。
- 密封面形式和尺寸：突面 RF、全平面 FF、凹凸面、榫槽面、环连接面等，配不对就漏。
以 DN100 为例，看两套体系差多少：
| 项目 | DN100 PN16（HG/T 20592） | 4 英寸 Class150（HG/T 20615） |
|---|---|---|
| 外径 D | 220 mm | 约 229 mm |
| 螺栓孔中心圆 K | 180 mm | 约 190.5 mm |
| 螺栓孔数 | 8 | 8 |
| 螺栓孔径 | 18 mm | 约 19 mm |
螺栓孔数都是 8 个，但中心圆差了约 10 mm，螺栓根本穿不过去。具体数值以现行标准文本为准。
同一个口径，压力等级不同尺寸就不同

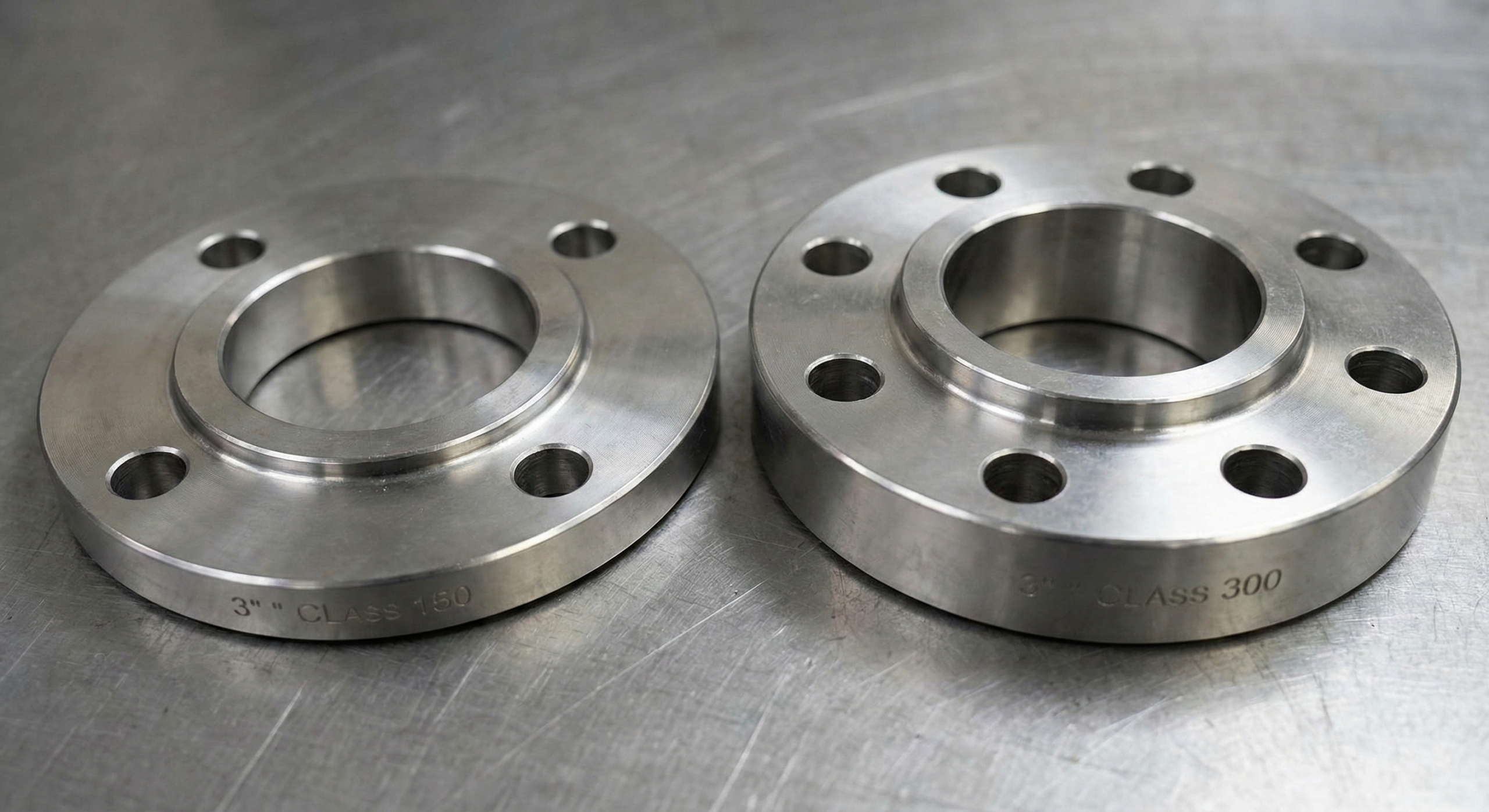

只说「3 寸法兰」「DN80 法兰」是不够的，必须带压力等级。以 3 英寸 Class 系列为例：
| 项目 | Class150 | Class300 | Class600 |
|---|---|---|---|
| 外径 | 约 190.5 mm | 约 210 mm | 约 210 mm |
| 螺栓孔数 | 4 | 8 | 8 |
| 螺栓孔中心圆 | 约 152.4 mm | 约 168.3 mm | 约 168.3 mm |
压力等级越高，法兰越厚越重，螺栓也越多。高等级工况用低等级法兰非常危险；反过来低压管线用高等级法兰，是白花钱，螺栓也可能配不上。PN 系列也一样，PN16 和 PN40 的同口径法兰尺寸不同。
法兰厚度怎么验收

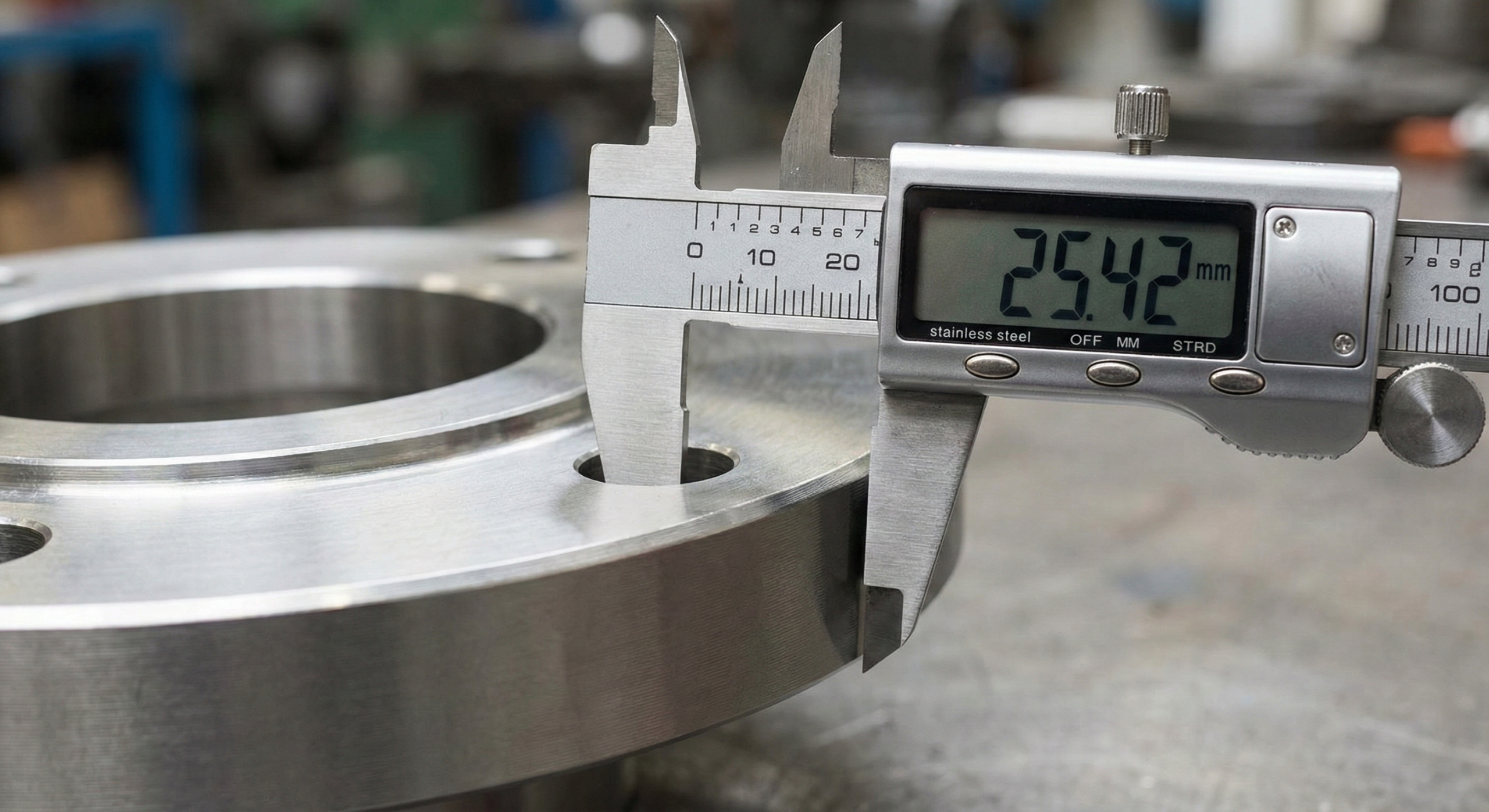

法兰厚度直接关系承压，标准给的是带公差的范围。按下限做的法兰同样合格，但压力冲击大、振动多的管线，可以在合同里对厚度提更高要求，到货后抽检。
我们建议在合同里写清：执行标准、压力等级、厚度要求、抽检方式。到货按标准量外径、中心圆、厚度和孔径，有问题当场提出。
英寸换毫米，用 25.4 别偷懒

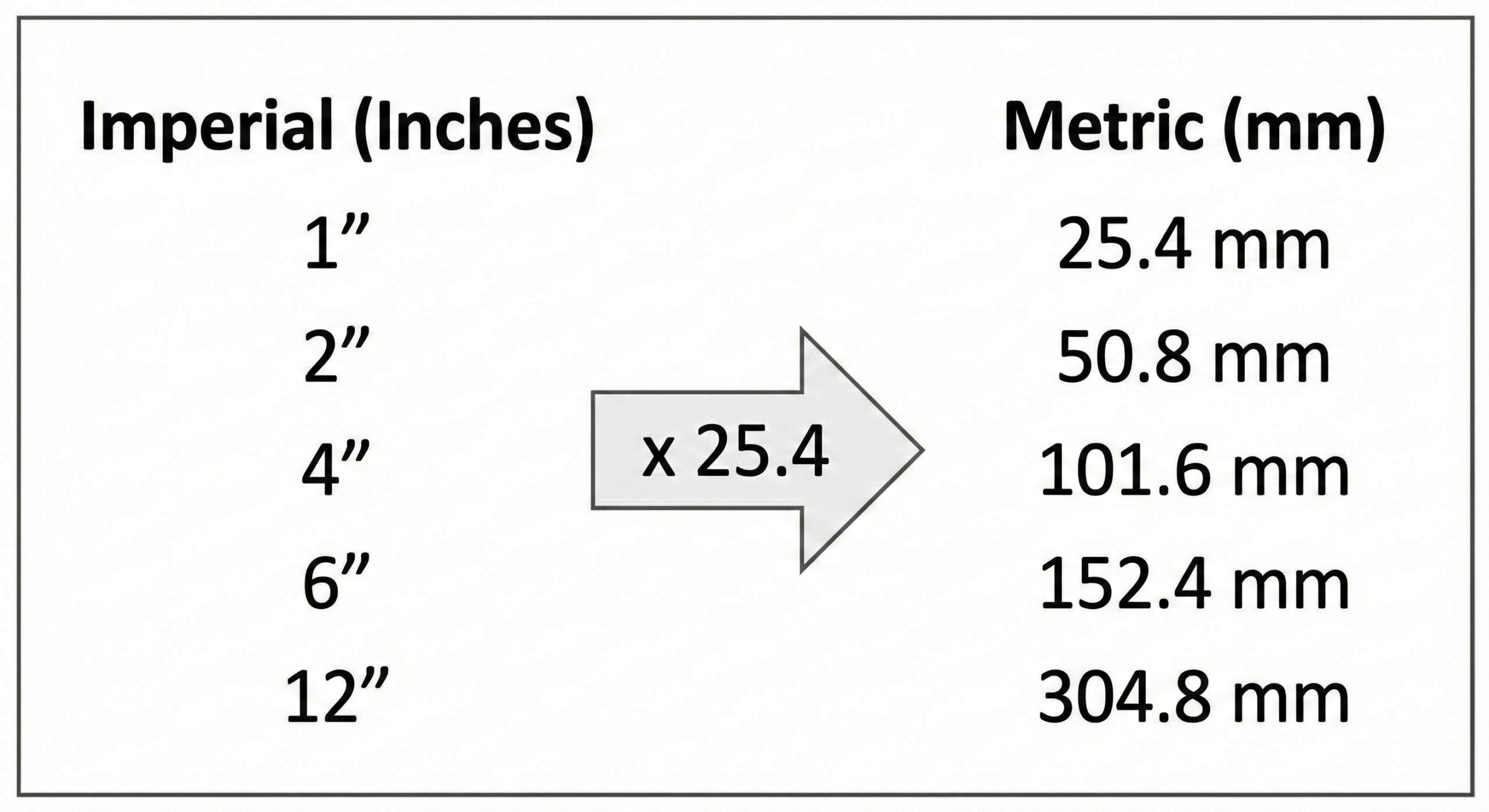

外商图纸常用英寸，换算时一律乘 25.4。例如 24 英寸 Class150 法兰外径 32 英寸，按 25.4 算是 812.8 mm；按 25 粗算只有 800 mm，差了 12.8 mm，法兰就装不上了。

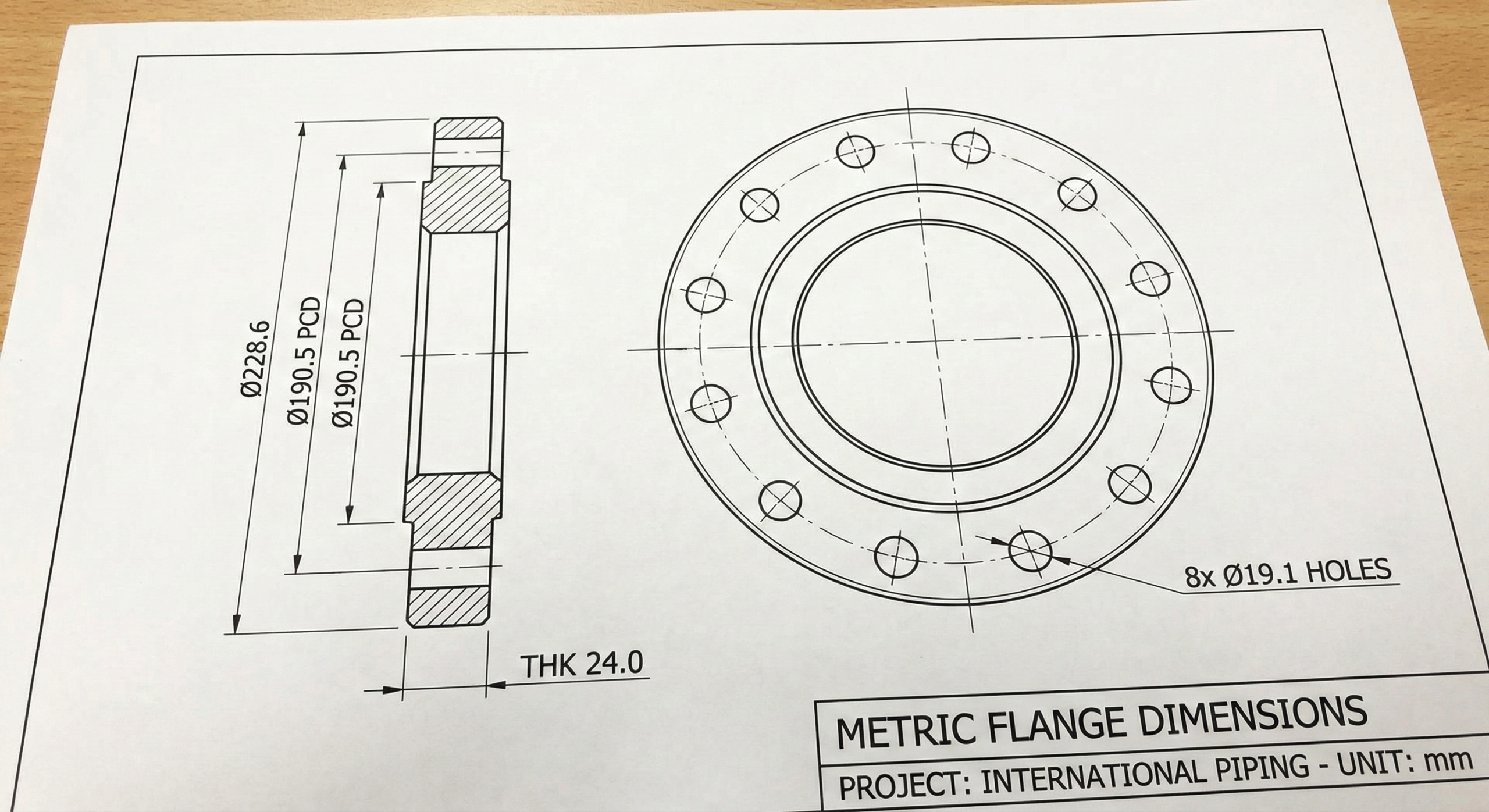

最稳的做法是让厂家直接给毫米单位的尺寸表，或者按国内 HG/T 20615 的毫米数据核对，工程师对图快，也不容易出错。
国内采购最常见的几个错误
| 错误 | 后果 | 怎么避免 |
|---|---|---|
| PN 系列和 Class 系列混用 | 螺栓孔对不上 | 下单写明标准号和体系 |
| 只写口径不写压力等级 | 尺寸、螺栓不对 | 口径和压力等级一起写 |
| 密封面写漏或写错 | 垫片配不上，泄漏 | 写明 RF、FF 等密封面 |
| 螺栓按别的压力等级配 | 穿不进或强度不够 | 螺栓随法兰等级配 |
| 用网上旧版尺寸表 | 和现行标准对不上 | 按合同标准的现行版本核对 |
询价时把这些发齐
- 标准号：GB/T 9124、HG/T 20592、HG/T 20615，或 EN 1092-1、DIN、JIS、按图纸
- 法兰类型：对焊、平焊、承插焊、螺纹、松套、法兰盖
- 口径 DN 和压力等级 PN 或 Class
- 密封面、材质、数量、交期要求

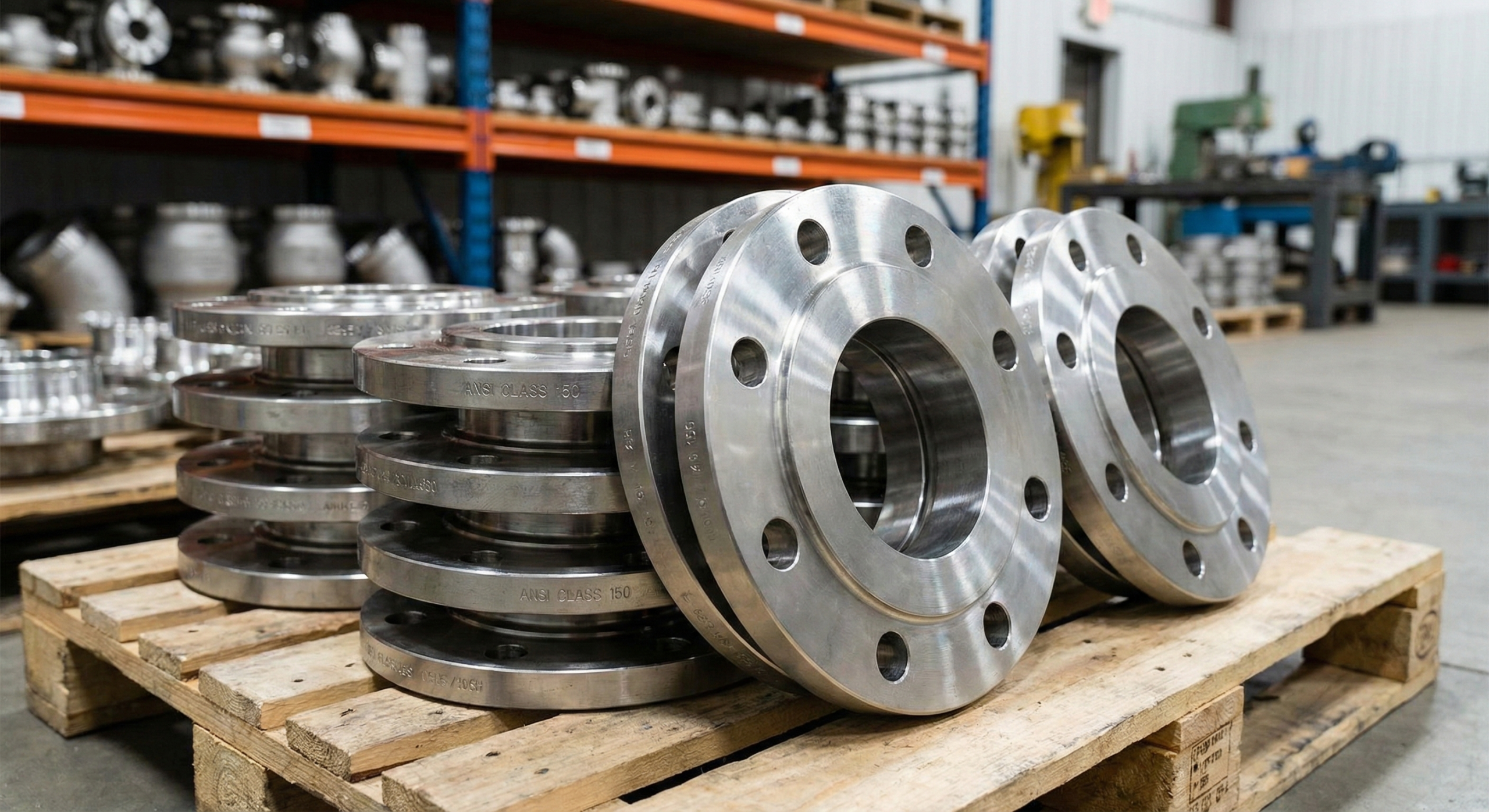

华博管业生产锻造法兰和对焊管件；不锈钢管和阀门按项目配套供应。常备 304/304L、316/316L、310S、321、2205、2507，可提供材质单。公司 2004 年在温州起步，工厂在丽水，常规规格龙湾仓库有备货。
常见问题
Q1：国标法兰和美标法兰能通用吗？
要看是哪个体系。国内 Class 系列（如 HG/T 20615）和外商图纸上的美标尺寸是同一套体系；PN 系列（如 HG/T 20592）和它不通用。以图纸标准号为准。
Q2：HG/T 20592 和 HG/T 20615 有什么区别？
20592 是 PN 系列（欧洲体系），20615 是 Class 系列（美洲体系），外径、中心圆、螺栓孔都不同，不能互换。
Q3：法兰尺寸表哪个数最重要？
螺栓孔中心圆、螺栓孔数和孔径，决定能不能对上；厚度决定承压；密封面决定能不能密封。
Q4：能给毫米单位的尺寸表吗？
可以。按合同标准提供毫米单位的尺寸数据，方便对图。
